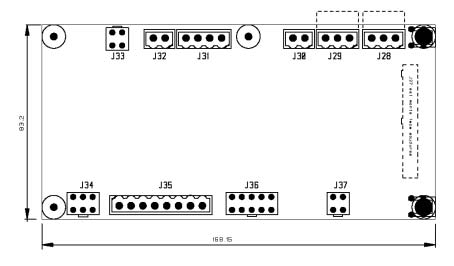

1.7 Descripción tarjeta de extensión (equipo 3 compresores)
Bornero J28
1
Temperatura descarga circuito 3
2
0 V
3
Temperatura aspiración circuito 3
Bornero J29 (no utilizado)
Bornero J30 (no utilizado)
Bornero J31
1
Alta presión circuito 3
2
+5 V alimentación sensor presión
3
0 V
4
Baja presión circuito 3
Bornero J32
1
Descarga compresor 3
2
0 V
Bornero J33
1
Seguridad compresor 3
2
Funcionamiento compresor 3 (contacto auxiliar AP3)
3
0 V
4
0 V
Bornero J34
1
Común fallo circuito 3
2
Contacto reposo fallo circuito 3
3
Contacto trabajo fallo circuito 3
4
No utilizado
5
No utilizado
6
No utilizado
Bornero J35
1
Fase
2
Neutro
3
Mando válvula de carga compresor 3
4
Neutro
5
Mando válvula de descarga compresor 3
6
Mando válvula para líquido circuito 3
7
Neutro
8
Mando válvula APS circuito 3
Bornero J36
1
Fase
2
Rearme INT69 compresor 3
3
No utilizado
4
Orden de arranque compresor 3 bobinado 1
5
Orden de arranque compresor 3 bobinado 2
6
Neutro
7
Neutro INT69 compresor 3
8
Fase INT69 compresor 3
9
Vuelta información AP3
10
Alimentación compresor 3
Bornero J37
1
Mando etapa 1 ventilación circuito 3
2
Mando etapa 2 ventilación circuito 3
3
Mando etapa 3 ventilación circuito 3
4
Mando etapa 4 ventilación circuito 3
